Modulkasten trapezförmig für Kurven nach NCI- und SPB-Norm mit 30° und 90 cm

Produktbeschreibung MH T90
Bauteile für Modulkasten (Bausatz zur Selbstmontage)
aus 12mm Birke-Multiplex
CNC gefräst
90 cm lang (lange Kante)
40 cm breit (am Modulkopf), Kastenbreite ca. 39 cm
15 cm Kastenhöhe

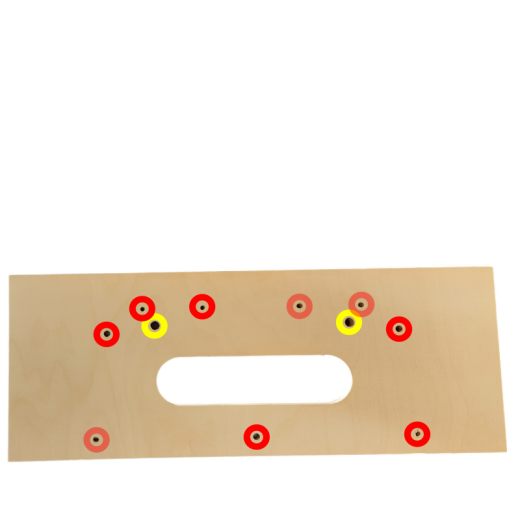

Modulkopf mit Bohrungen für NCI-Norm (rot markiert) sowie SPB-Norm (gelb markiert). Bei Aufbohrung der beiden SPB-Verbindungslöcher von 6mm auf 8mm auch für FREMO verwendbar.

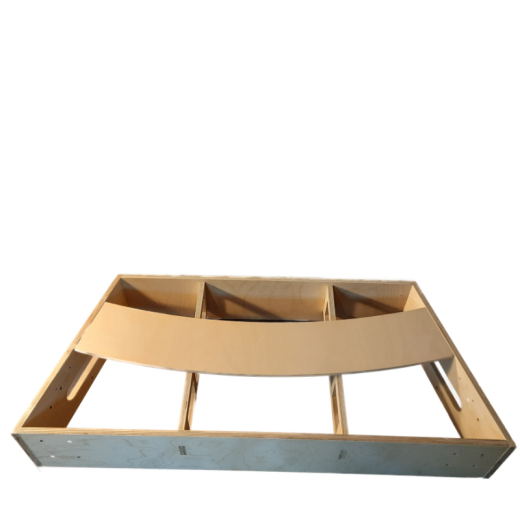

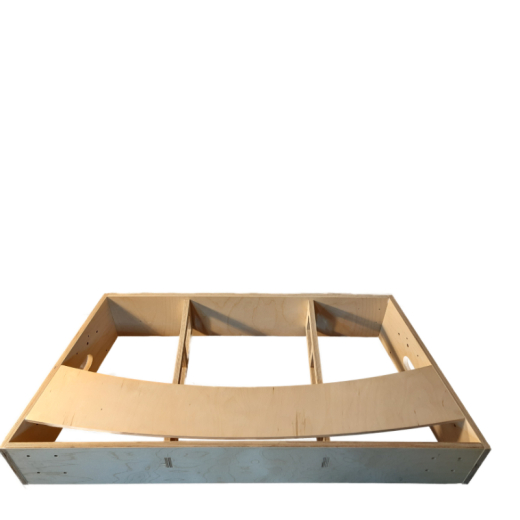

inklusive Trassenbrett aus 9mm Birke Multiplex 10 cm breit
inklusive 2 Querspanten 10 cm hoch mit 3 Fenstern
Eckverbindungen mit je 2 Flachdübeln ("Lamellos"), Querspanten gezapft
Eigengewicht nur 3,7 kg.

Modulkasten trapezförmig. Der Winkel von total 30° ergibt sich aus beidseits spiegelbildlich abgeschrägten je 15°. Drei trapezförmige Modulkästen ergeben eine 90° Kurve.

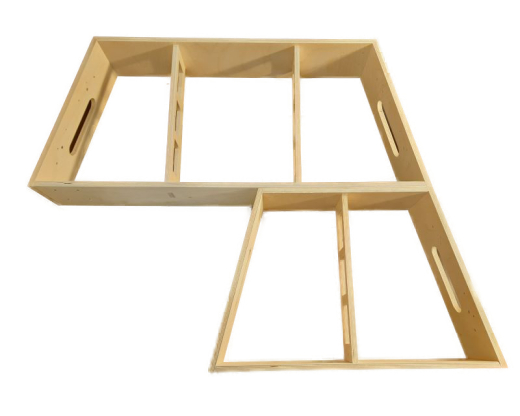

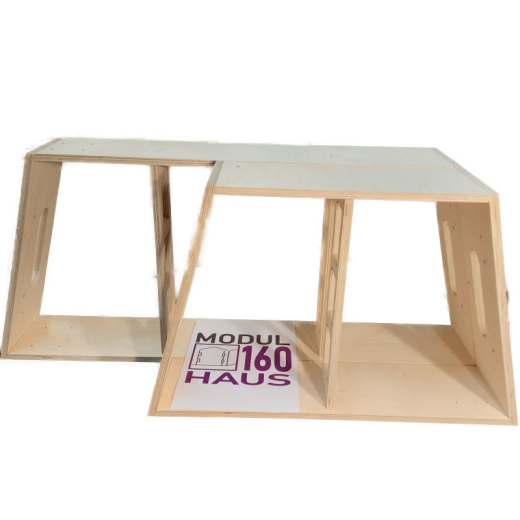

Zwei gegenläufig montierte trapezförmige Modulkästen ergeben einen seitlichen Versatz.
Kombinierbar mit allen anderen Modulkästen im Sortiment, insbesondere dem 90cm langen 30° Modulkasten oder jedem der geraden Modulkästen.
Das lange Seitenteil hat die Normlänge von 60cm.
Die trapezförmigen Modulkästen sind in ihrer Kastenbreite ca. 1 cm schlanker als die geraden, da die schräggestellten Modulköpfe die Normbreite von 40 cm haben. So ist gewährleistet, dass die Modulflanken bündig sind und alle Kastenkombinationen denkbar.

Als 30°-Kurve für NCI mit Kurvenradius 158 und 115 cm (Außenkurve) bzw. 145 und 142 cm (Innenkurve).

Querspanten haben vier Bohrungen 4mm für Buskabel sowie 4 weitere Bohrungen 4mm zum Fixieren der Stecker/Buchsen der Buskabel für den Transport (bzw. das Einschieben in den Transportkasten). Die Querspanten sind gegenüber der Modulkastenoberkante um 1 cm abgesenkt für Trassenbrett und 10 cm hoch.

NCI-Bohrungen sind gespiegelt (hell rot markiert), so dass für NCI-Norm auch Seitenwechsel-Gleislagen in beide Richtungen möglich sind.

Bausatz enthält: 2 Seitenteile, 2 Querspanten, 2 Modulköpfe, 8 Lamellos und 1 Trassenbrett.
Beinhalterungen, Volldeckel oder Alu Beine als Extras erhältlich
Zur Montage genügen Leim und ggf. Schraubzwingen sowie Schraubenzieher PHZ 2.
